隨著科學技術的發展，社會(huì )不斷的進步，校園監控得到了各類學校以及各級教育主管機構越來越多的重視，從以保護師生安全為目的的平安校園，到以提升監考效率為目的的網上巡考。

 而隨著教育信息化工作的不斷深入，全國高校以及中小學?；A通信設施的廣泛普及，各類職業學校、民辦學校和幼兒園基礎通信設施的投入增長，今天的校園監控已經進入了網絡(luò )化監控時代，閉路電視監控系統于一體的現代化數字監控錄像系統勢在必行。校園視頻監控系統可以解決當前校園業管理上所面臨的幾大難題：

1.     校園各區域的現場動態不用逐點盤查便可以盡收眼底

2.     減少巡邏保安人員，不需保安時刻巡邏隊，只需一人監視即可

3.     提高了校園安全管理質量，避免了領導由于事故而焦慮不安

4.     發生緊急情況監看員隨時了解情況，立即采取措施減少不必要的麻煩

6.     錄像系統記錄重要部位現場實時動態，為后期案件偵破提供依據；

7.     副控系統可以為上級領導提供現場實況，便于領導實施指揮工

8.    監控中心可對每個區域進行實時掃描，及時掌握現在動態，以便立即防范。


1.2  設計依據

本設計依據下列中華人民共和國公共安全行業標準：

1）、《安全防范工程設計規范》                  GA/T16676－96

2）、《視頻安防監控系統技術要求》              GA/T367－2001

3) 《安全防范工程程序與要求》                GA/T-75-94

4）、《民用閉路電視系統工程技術規范》          GB/50198-94

5）、《防盜報警控制器設計規范》                GB/T 75-94

6）、《安全防范工程費用概算 》                 GA/T-70-94

7）、《質量體系、設計、生產、安裝和服務的質量保證模式》GB/T19001-1994



監控系統設計的好壞以及使用的可靠性直接影響用戶的切身利益、關系到人力和物力資源的安排與配置的合理性，我們在設計上充分考慮了用戶的各種具體要求, 方案設計遵循“功能齊全，技術先進，實用可靠，擴展性好，有利管理，投資合理”的原則。

t  配置合理：內全范圍的現代化內部管理, 人防與技防、管理與技防做到有機結合。

t  功能齊全：系統可擴展為集視頻監視、報警、聯動控制等多種功能于一體，并有機結合起來，實現全方位保護。

t  技術先進：所選設備均為知名品牌，廣泛的應用于各種技防領域，經過市場考驗，技術性能居同類產品領先水平。

t  實用可靠：整個系統24小時監視防護區內各種人員的活動情況，夜間也可以通過低照度設備的夜色視功能，監視各防護區域情況，有報警發生時，通過聯動系統，驅動攝像機進行監視、錄像、并發出報警信號。

t  擴展性好：系統的設計留有充分的余地，以方便需要時能進行擴充。

t  有利管理：系統通過對各重要場所的監控，不僅提高了大型工貿企業的技防現代化水平，可節約大量人力、物力，而且為貴單位的管理提供了先進的手段。

t  投資合理：系統所選用的設備均為知名產品，性能卓越，價格合理，在滿足系統需求的基礎上，盡可能降低工程造價。

為了保障校園師生的安全和財產安全，加強對出口、園區、各個主要出入道路、走廊、辦公室、裝有貴重教學器材的教室、多媒體教室等重點地區的實時監控，并提供互聯網查詢和實時監控站內及站外運行情況。通過實施閉路電視監控系統可有效滿足以上功能需求，閉路電視監控系統是獲取視覺信息最直接、最重要的手段，為確保校園內的高度安全、出入口等重要部位的現場情況獲取直觀的圖像，進行錄像取證記錄，以便為事后分析取證提供依據。監控點設置要求最大程度反映被控點的情況，減少監控盲區。

根據校園規劃的實際需要，其使用的監視錄像設備系統基本要求如下：

根據校園管理的需要，把整個監控系統進一步細化分別實施：

一、綜合樓與教學樓監控

該監控子系統監控點包括校園外開闊的操場，校園內。對于這一的監控我們要求要能對整個校園內外部情況進行全方位控制，同時也可以使之看清校園內更細微的東西如：的車輛牌照號碼，因此在這些個位置配置了FK-927彩色轉黑一體化攝像機加全方位全球云臺，其采用先進的1/4＂COLOR SONY CCD；（3.9--85.8）X10 0.01LUX芯片與數字信號處理技術（DSP）；并能根據照度實現彩色/黑白的自動轉換，具有優良的圖像處理功能；迅速準確的捕捉到要觀察的目標，提供各個角度及重點部位的巡航監視。這款攝像機具有0. 01的超低照度，在夜晚燈光昏暗的情況下也能達到很好清晰度。室外全球云臺護罩全天候工作，既美觀耐用，又能實現全方位監控，自如觀察到物體的細節部位。

二、門衛，教學樓走廊樓梯口、綜合樓走廊階，梯教室監控子系

    門衛，教學樓走廊樓梯口、綜合樓走廊階這是人流量比較密集的地方要達到應有的效果所以我公司采用FK-915 1/3＂COLOR SONY CCD

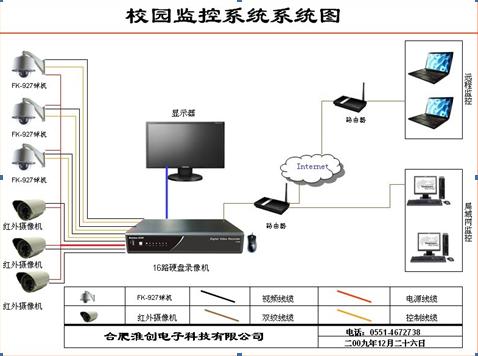

整個監控系統主要是通過兩個區域設置相應的監控點、通過視頻線進行長距離傳輸，后端錄像設備采用工業控制數字式硬盤錄像機，采用鍵盤和鼠標來進行實施切換監視；后端控制設備也可采用模擬矩陣控制電視幕墻進行實時監視，通過工業控制數字硬盤錄像機進行實時錄像。

2.2  攝像機定位表

本系統除了采用技術先進、功能完善的設備外，對于監控點的選擇、監視范圍的設計、設備的配置以及整體的防范區和建筑結構相互適應，因此根據實施單位的要求以及我公司在監控系統設計上的實際經驗，在分析有關具體細節后，將整個監控系統規劃為以下幾大核心部分：

系統設備的選用

終端顯示、控制

數據記錄存儲

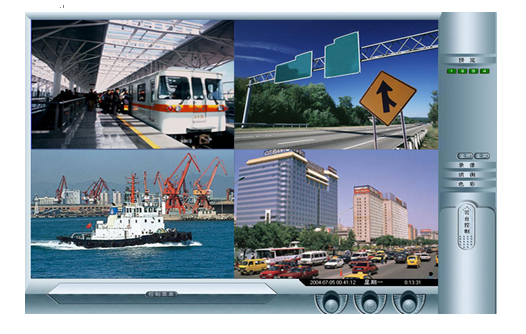

由于本系統利用現代化的計算機技術、網絡(luò )通訊技術、及自動控制技術，將圖像、聲音的存儲、檢索、傳輸；報警信號的采集、控制等有機地結合起來，集成到以微軟的WINDOWS2000/XP計算機網絡(luò )平臺,以WIN98/2000/XP為用戶操作環境的數字監控錄像系統上,同時提供了安防全方位管理功能。

2.4 設備的選用監控系統包括：攝像機及前端配套設備、信號傳輸系統、數字錄像控制主機。

設備選型依據以下原則：

l  所選設備必須是技術先進，且在國內外得到廣泛實際應用的成熟產品。

l  系統具有切實有效的措施，是系統可靠性得到提高，滿足夜間低照度圖像的要求。

l  系統易管理、易安裝、易檢測、易維護。

l  設備部件均為標準化、智能化設計，具有良好的替代性。

l  設備安裝、維護均采用接插件方式，維護簡便。

l  選用的全部設備均符合在中國大陸環境條件下使用，視頻系統信號均為PAL制式，每秒25幀，與中國大陸電視制式相同。

l  該系統所選設備均符合至少一項下列國際公認的安全標準（如UL、CSA、CE、IEC、BS、JIS等）和FCC等技術標準。

·2.5 攝像系統的選擇

圖像的前端采集部分主要由攝像機、鏡頭、護罩設備構成，而攝像機、鏡頭是決定輸入端圖像質量的關鍵。我們選擇前端攝像機等圖像攝取設備時，充分考慮到貴單位的實際的需求，及硬盤錄像機較普通磁帶錄像機有更高的分辨率，因此選擇了VT-GV8222C，高清晰、低照度、自動光圈、自動聚焦的一體化攝像機以保證錄像質量。配合高速旋轉球罩或云臺，能夠迅速準確的捕捉到要觀察的目標，提供各個角度及重點部位的巡航監視。低至0.01LUX的最低照度，能保證在夜間也能獲得清晰的圖像效果。

對于只需要定點監視的監控點攝像機選擇FK-915彩色低照度攝像機來達到在白天及夜晚等各種環境下的良好的圖像監視效果。



教學樓樓梯口的攝像機選用FK-802H紅外半球型攝像機

2.6 傳輸方式的選擇

對于距離監控中心較近的監控點可采用基帶傳輸方式，也就是75歐姆的視頻同軸電纜。對圖像信號的傳輸重點要求在圖像信號經過較長距離傳輸系統后，不產生明顯的噪聲、失真（色度信號與亮度信號均不產生明顯的失真），保證原始圖像信號（從攝像機輸出的圖象信號）的清晰度和灰度等級沒有明顯下降等。

視頻線纜采用SYV－75－5 高密編同軸電纜；

管槽采用25MM和50MM及16mm PVC防火管；

電源線采用RVV系列優質線材。

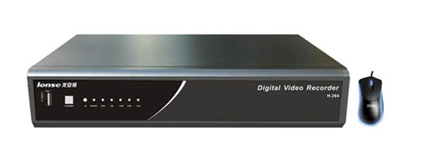

本方案在后端錄像設備上采用龍?chǎng)?/B>-1216T嵌入式16路數字硬盤錄像機臺來進行錄像。
