      攝像機安裝施工規范
      編輯:淮創(chuàng )科技 更新:2024-04-08 查看:0


      攝像機在安裝時,由于場景環境不同,面臨的不確定因素較多。

      本文從攝像機的防雷、防水、布線三個方面展開介紹

                                                         1

                                                          一、防雷

      像機可在室內室外使用。當攝像機安裝于室外時,容易遭到雷電打擊;

      室外安裝設備攝像機時,一般在安裝附近直接取電。這樣在雷雨天氣易受雷電波影響產生高壓和浪涌電流;

      如果沒有必要的防雷、避雷措施,當有雷擊時,攝像機的運行將得不到保障,有可能導致攝像主機等短期內大量損壞,使整個攝像機系統無法使用。

      為了攝像機能可靠、長久地運行,攝像機、立桿、機箱等相應設備須接地。

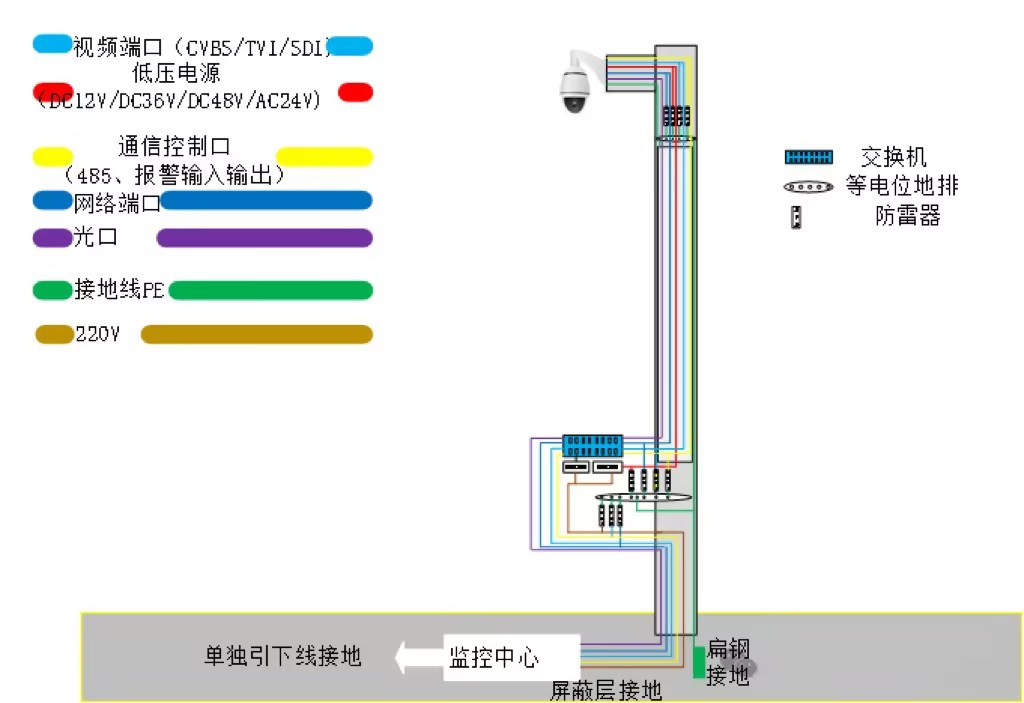

      1、室外環境防雷


      攝像機安裝在室外環境,遠處有接閃器或者更高的建筑物時。

      一般情況下,設備的線纜敷設較長。

      如下圖所示:

      1

      設備處于其滾球半徑范圍內,遭受直擊雷的風險較小,遭受間接雷的風險非常大。2

      A、確保線纜在進入設備時的安全性,需將其穿過金屬管進行屏蔽,并且金屬管必須進行接地處理,以消除潛在的電磁干擾。


      B、對于長距離傳輸的線纜,為確保信號穩定且減少外界干擾,通常要求采用埋地敷設方式,嚴禁采用架空敷設。


      C、在進入設備的每條線路上都應安裝防雷器,以有效防范雷電等自然災害對線路和設備造成的損害。防雷器通常與電源、通訊/控制、視頻/音頻等線路相連接,提供全方位的雷電防護。


      2、室內環境防雷

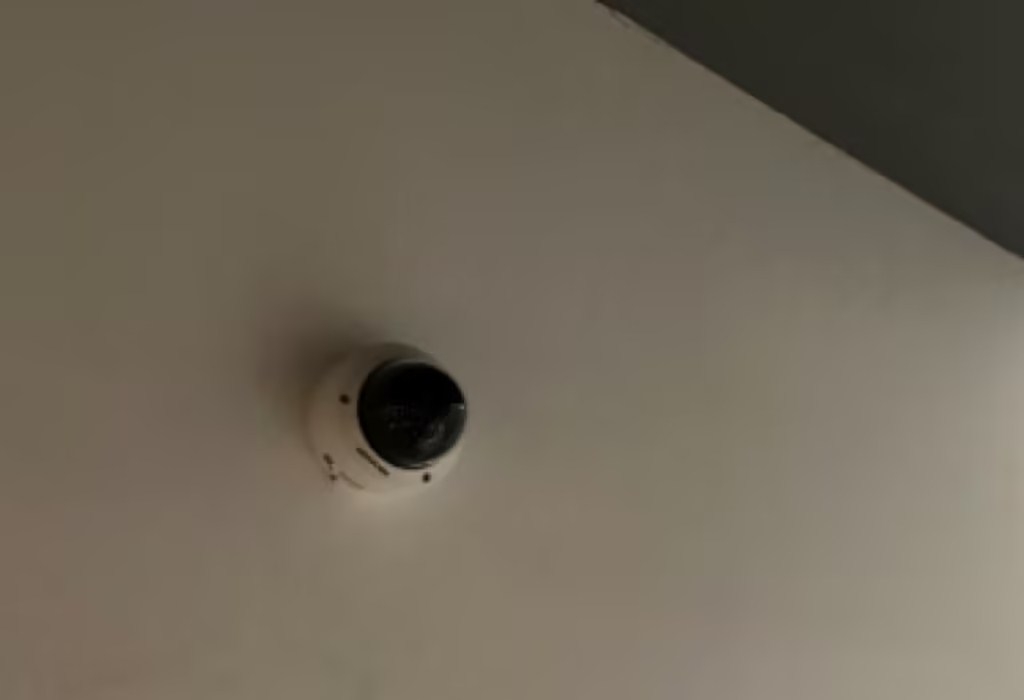

      攝像機安裝在室內時,無直擊雷的危害。

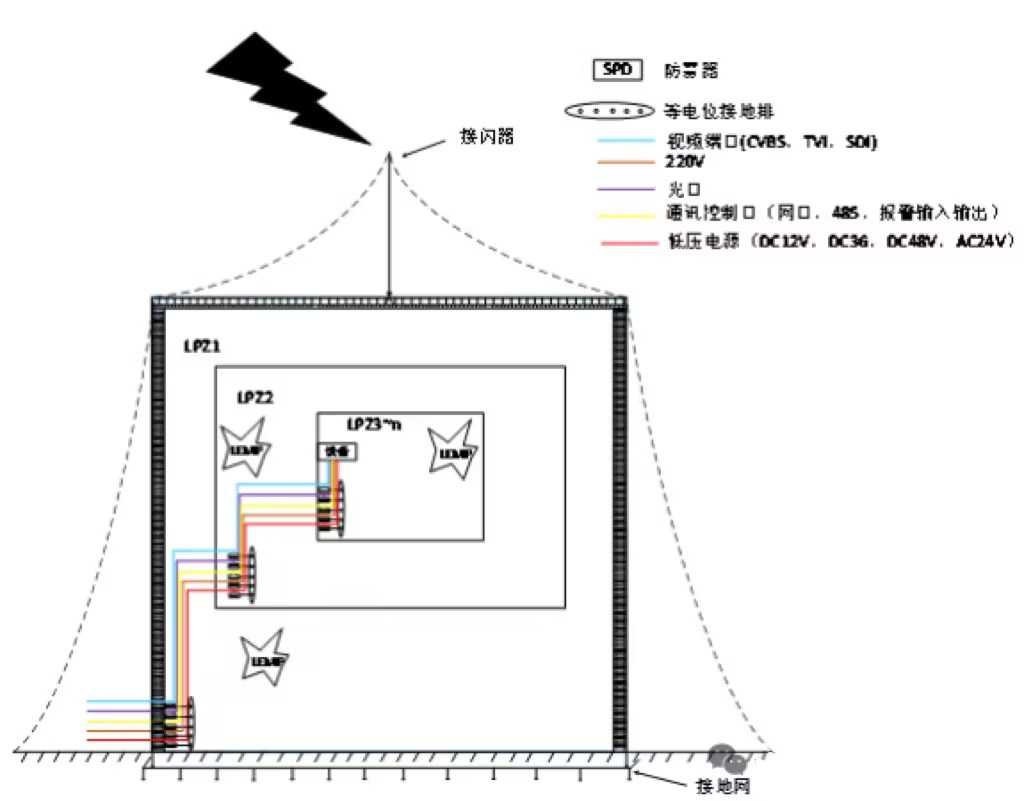

      主要考慮雷電電磁脈沖帶來的風險以及地電位反擊帶來的風險。


      3

      4

      1、由于防護雷電電磁脈沖的成本通常較高,并且雷電發生的概率相對較小,因此通常不專門針對雷電電磁脈沖進行防護。而是依賴于建筑物自身的防護能力,這就要求建筑物的雷電防護設計必須符合GB 50343標準,以確保其能夠有效抵御雷電電磁脈沖的威脅。


      2、為了避免地電位反擊的風險,嚴禁使用建筑物的避雷帶或避雷針引下線作為設備的接地線。這樣可以確保設備接地系統的獨立性和安全性,降低雷電對設備造成損害的風險。


      3、對于室內設備而言,由于其通常具備自身的防雷保護措施,不需要額外加裝防雷器。這些設備在設計時已經考慮了雷電防護的需求,并采取了相應的措施來確保其在雷電環境中的安全穩定運行。


      4、對于走線外拉的產品,其防護方案應參考室外環境進行設計。這意味著在考慮這些產品的防護時,需要充分考慮到室外環境的特點和雷電活動的可能性,采取相應的措施來確保產品的安全性和穩定性。


      3、防雷接地


      1、攝像機的安裝位置決定了其接地方式。若攝像機安裝于水泥柱或水泥墻面,需對其進行就近接地處理以確保安全;若其安裝于導通良好的金屬桿上,則可直接利用金屬桿實現接地,簡化操作。


      2、在強雷暴地區或高感應電壓區域(如高壓變電站等),為保障系統安全,必須加裝大功率防雷設備并安裝避雷針等額外防護措施,以應對潛在的雷電威脅。


      3、對于未接入后端設備的視頻線和網線,必須在本地進行單獨接地處理,以確保其穩定性;而接入后端設備的線路則僅需對后端設備進行接地處理,避免重復操作。


      4、系統的等電位接地至關重要,接地裝置需滿足系統抗干擾和電氣安全的雙重標準,且嚴禁與強電網零線短接或混接,以防發生危險。


      在系統單獨接地時,接地阻抗應控制在4Ω以?xún)?,接地導線截面積不得小于25mm2。接地線打入地下1.5米后,需檢測電阻是否達標,若不達標則需加深打入深度或另選位置安裝接地體,以確保接地效果最佳。


                                                            6

                                                         二、防水

      1、尾線防水處理 — 網口

      5


      部分攝像機出廠標配網口防水套

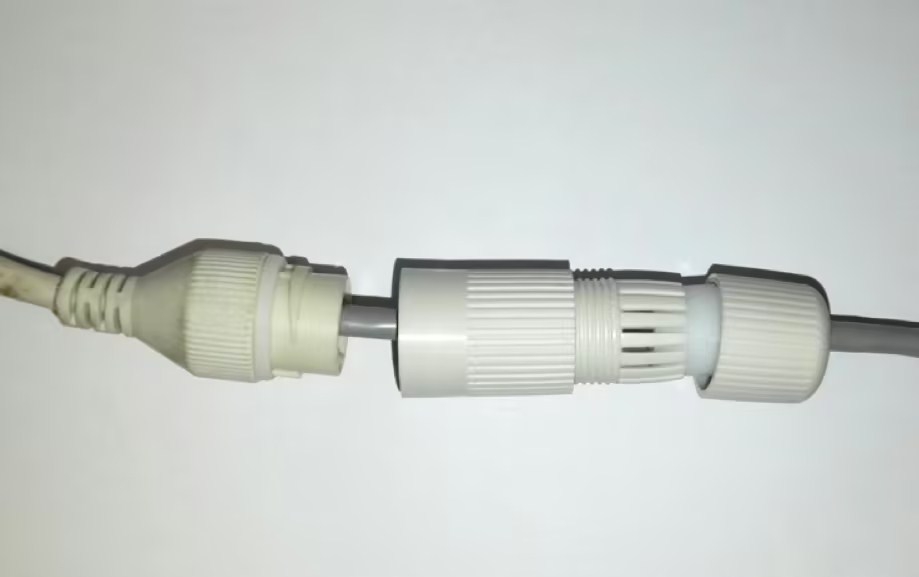

      使用時先不做水晶頭,將網線依次穿過防水套的各個部件。


      6

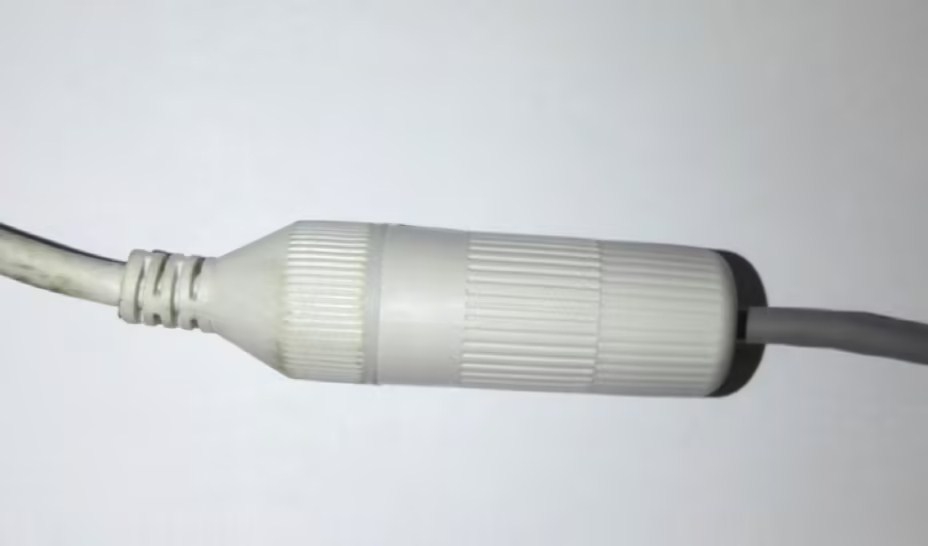

      最后再做水晶頭,然后擰緊防水帽。


      7


      2、尾線防水處理 —其他線纜


      8

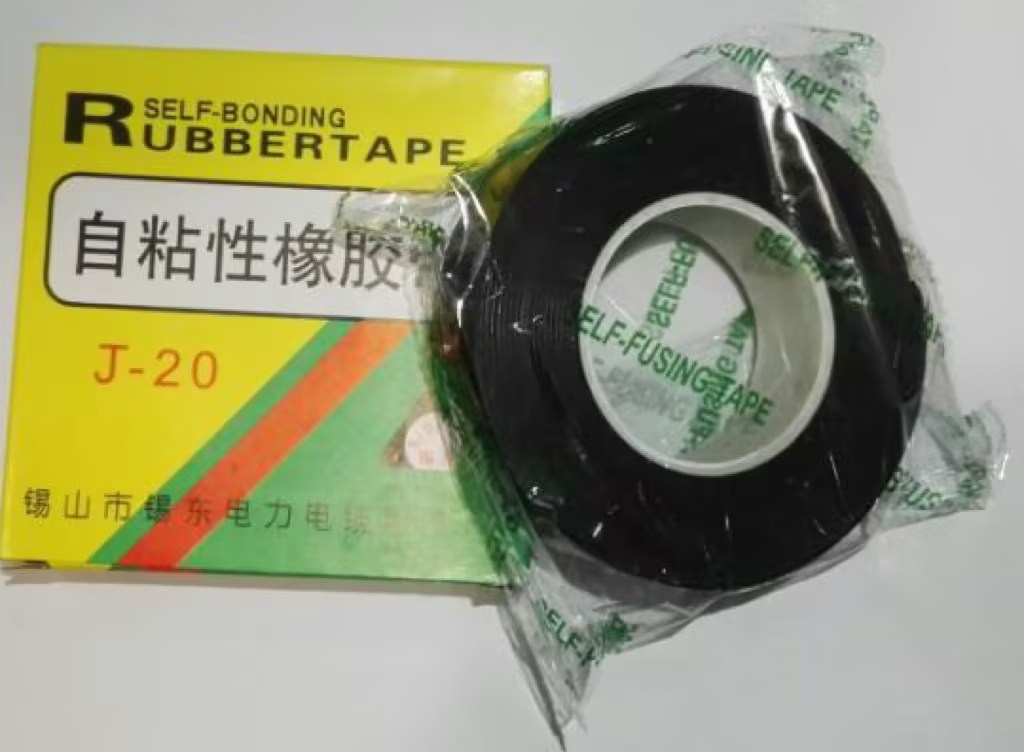

      用于室外的設備,其他線纜需用防水膠帶包裹,非電工膠布。

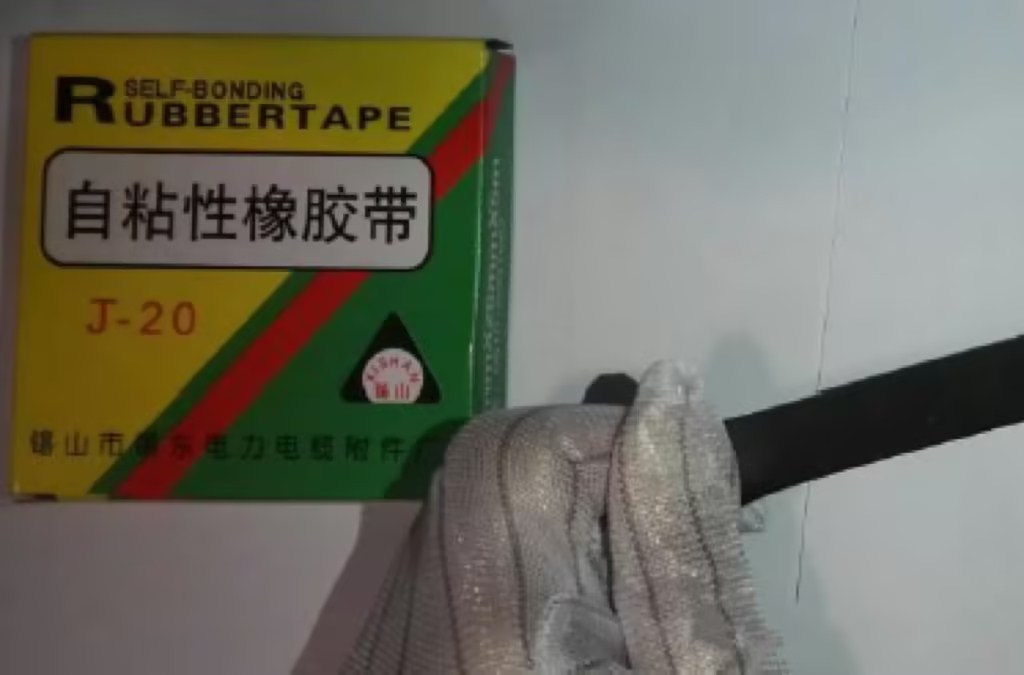

      使用時先撕下黃色離型紙,將黑色膠帶拉長至200%左右,以半搭式纏繞在接頭上,纏繞完成后在最外側包裹電工膠布絕緣,其他接口相同處理。


      9

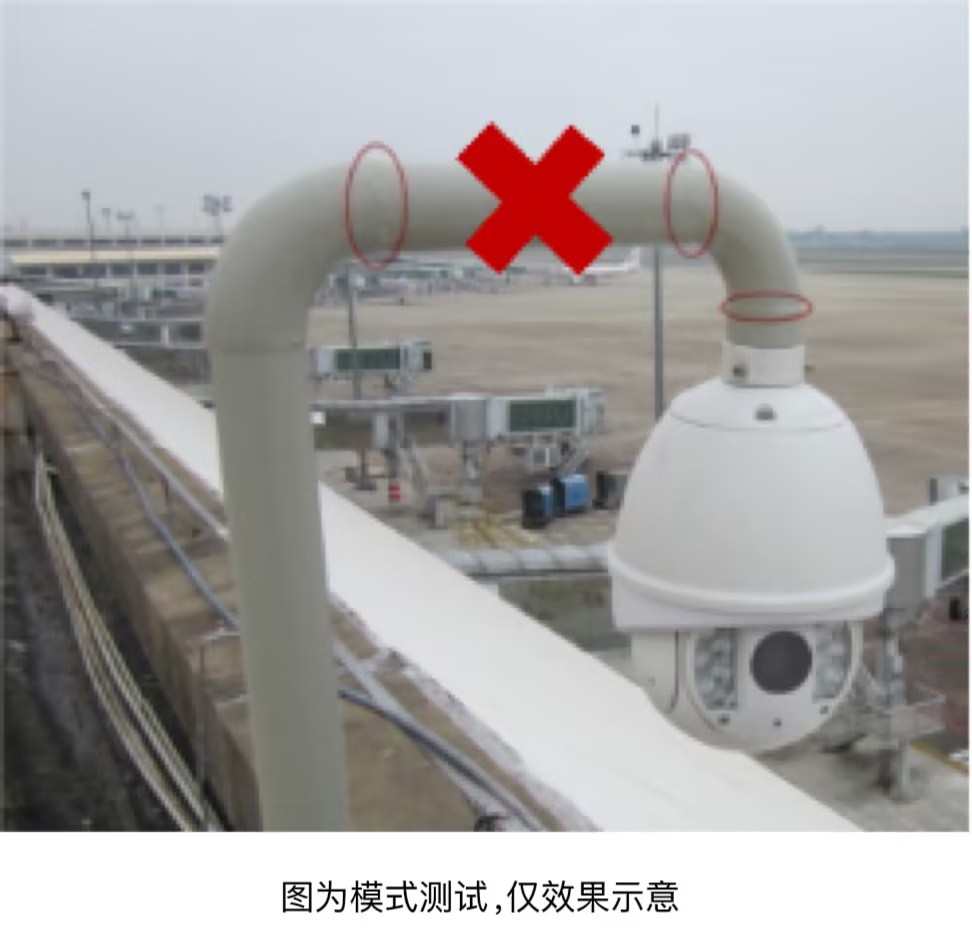

      3、防水處理 ● 球機


      10

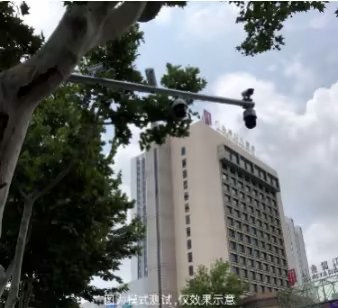

      橫桿安裝球機的一端應有一定的上揚角度。


      4、防水要求


      1、安裝立桿采用L型桿時,推薦橫桿需要有一定的上揚角度,防止因橫桿密封性不好,雨水倒灌至攝像機頂部。


      2、室外攝像機墻壁安裝推薦使用長壁裝支架,不推薦使用短壁裝支架或者吊裝支架。


      3、自選支架安裝推薦使用連接口為內螺紋的支架,同時需確保支架的防水性能。


      4、注意走線的接線端防水處理,防止因銹蝕造成圖像異常,壁裝方式且側面走線的攝像機出線口必須朝下,電源適配器應放置在配電箱內。


      5、室內攝像機型號,不能暴露安裝于可能淋到雨或非常潮濕的地方。




      三、布線


      1、線纜選擇

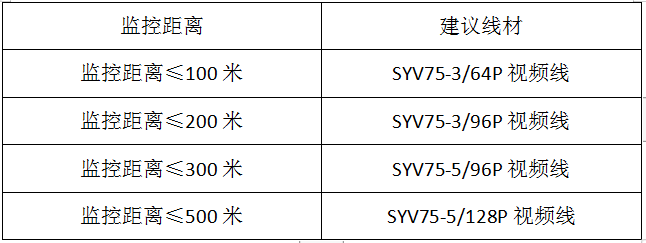

      視頻線:用于傳輸視頻信號


      11

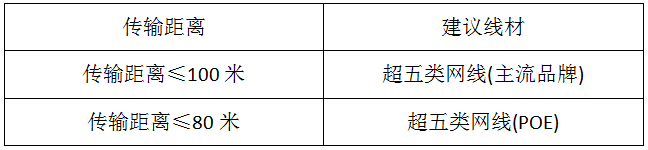

      網線:用于傳輸網絡(luò )信號


      12



      PoE實際上是采用直流方式供電,所以必須要考慮線路的壓降和線路損耗。


      2、線纜鋪設要點


      1、檢查提供的線纜是否滿足監控設備的需要,主要是檢測是線纜直徑大小,線纜需要帶屏蔽的是否都帶,雙絞的是否都雙絞等。


      2、信號傳輸線必須與高壓設備或高壓電纜(10kV)之間保持至少50 米的距離。


      3、室外布線盡量選擇沿屋檐下走線。


      4、對于空曠地帶必須采用密封鋼管埋地方式布線,并對鋼管采用一點接地,禁止采用架空方式布線。


      5、線纜按照接線圖紙布好后,線纜不裸露,例如線纜要用塑料軟管包好、從立桿橫臂到抓拍單元內的線纜全部走塑料軟管,軟管接頭做防水處理。
